کاربرد سوئیچ در تجهیزات نظارتی در وبسایت فروشگاه کمیران به عنوان یک مقاله آموزشی برای کاربران این وبسایت مطرح است. پیش از هرچیز در ابتدای این مقاله با عنوان کاربرد سوئیچ در تجهیزات نظارتی می خواهیم این نکته را یادآور شویم که سوئیچ در تجهیزات نظارتی فقط در تکنولوژی تحت شبکه کاربرد دارد و هنگام دریافت تصاویر دوربینهای مداربسته IP باید از سوئیچ شبکه استفاده کرد.
البته در یک صورت سوئیچ از راه حل تحت شبکه حذف می شود و آن این است که دستگاه NVR کاربر دارای قابلیت PoE باشد، به طوری که به ازای تمام کانالهای موجود در دستگاه پورت شبکه وجود داشته باشد و مستقیم از دوربین مداربسته کابل شبکه به واسطه سوکت شبکه وارد دستگاه شود و هیچ نیازی به واسطه ای به نام سوئیچ شبکه نباشد.

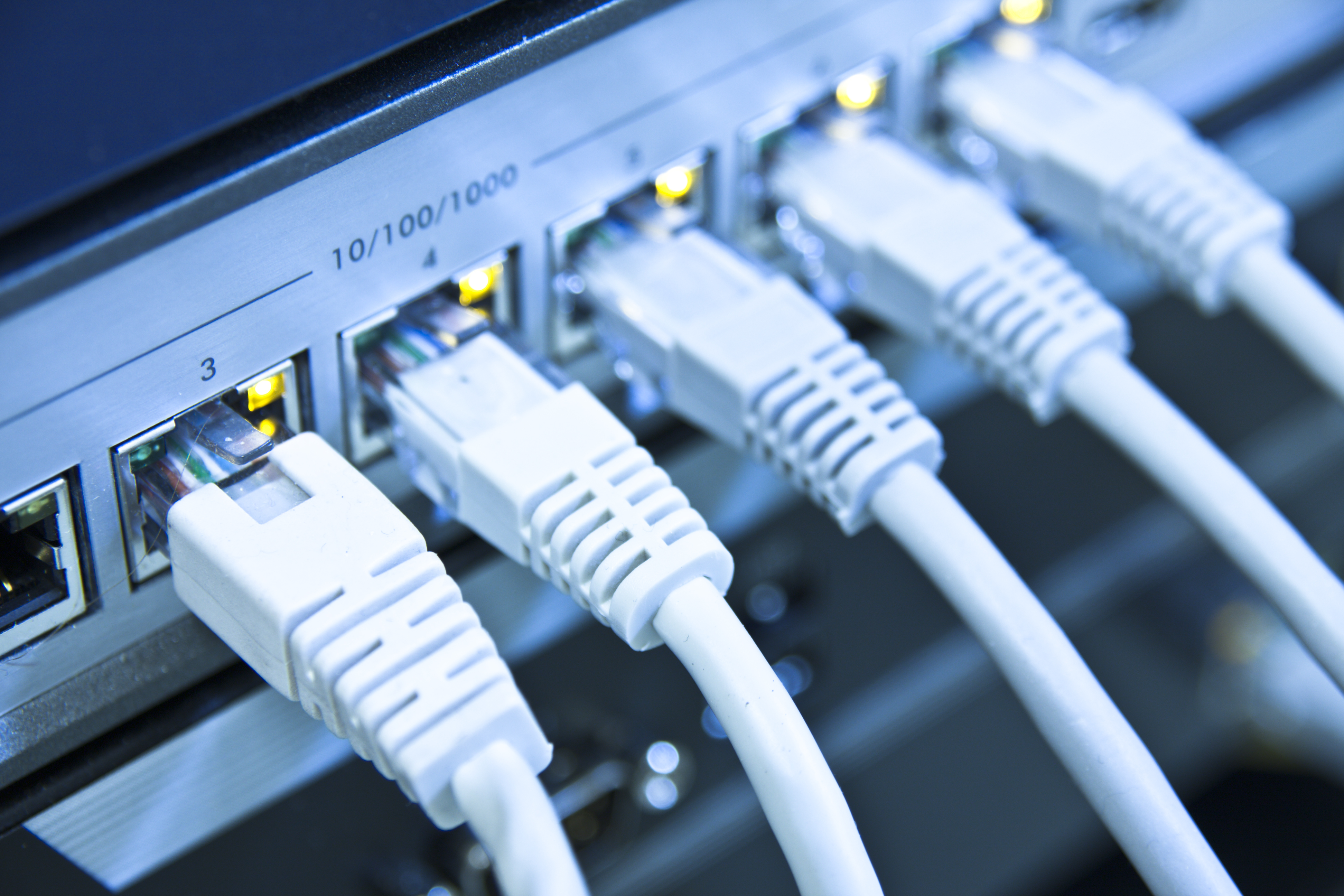

بررسی کاربرد سوئیچ
در بند نخست به طور کلی آنچه که باید در این مقاله به آن برسید را بررسی کردیم و حال در این بند می خواهیم آنها را به طور جزئی مورد بررسی قرار دهیم. با ما همراه باشید تا در این مقاله به طور کامل کاربرد سوئیچ در تجهیزات نظارتی برایتان به وضوح روشن شود.
دستگاه های NVR با قابلیت PoE
دستگاه هایی که از قابلیت PoE بهره می برند، دارای پورت شبکه مجزا به ازای تمام کانالهای دستگاه است. در این دستگاه ها راه حل تجهیزات نظارتی به ترتیب زیر عمل می کند:
- نصب دوربین مداربسته در جای مورد نظر و پیچ کردن آن روی دیوار یا زیر سقف
- اتصال کابل شبکه با سوکت شبکه به دوربین مداربسته
- اتصال کابل شبکه با سوکت شبکه به پشت دستگاه در هر پورت مجزا در دستگاه NVR
*همانطور که مشاهده می کنید در این راه حل هیچ نیازی به سوکت شبکه نیست و دوربین مداربسته و دستگاه با کابل شبکه به یکدیگر متصل می شوند.
دستگاه های NVR بدون PoE
اگر دستگاه NVR شما فاقد قابلیت PoE باشد، در پشت دستگاه فقط یک عدد پورت شبکه قرار می گیرد که آن جای اتصال سوئیچ شبکه به دستگاه است. در این موارد باید به ازای تعداد کانال دستگاه NVR یک سوئیچ شبکه آن تعداد پورت خریداری کنید و در این صورت فرایند نصب به ترتیب زیر خواهد بود:
- نصب دوربین مداربسته در جای مورد نظر و پیچ کردن آن روی دیوار یا زیر سقف
- اتصال کابل شبکه با سوکت شبکه به دوربین مداربسته
- اتصال کابل شبکه با سوکت شبکه به پشت سوئیچ شبکه در هر پورت مجزا
- اتصال کابل شبکه با سوکت شبکه از سوئیچ شبکه به تنها پورت پشت دستگاه NVR
دستگاه DVR
همانطور که می دانید دستگاه های DVR توان دریافت تصاویر دوربینهای مداربسته با ماهیت آنالوگ و همینطور تحت شبکه را دارند. به طور کلی هر دستگاه DVR هایک ویژن و هایلوک به ازای یک چهارم تعداد کانالهای خود توان پشتیبانی از دوربین مداربسته IP افزون بر همان تعداد کانال برای دوربینهای مداربسته آنالوگ HD را دارند. به طور مثال شما به یک دستگاه هشت کانال می توانید دو دوربین مداربسته IP هم متصل کنید و آن دستگاه را به 10 کانال تبدیل کنید.
پشت هر دستگاه DVR یک پورت شبکه وجود دارد که از آن در کاربردهای زیر استفاده می شود:
- استفاده از یک دوربین مداربسته IP به طور مستقل که در این صورت نیازی به سوئیچ شبکه نیست.
- استفاده از دو دوربین مداربسته IP که باید به واسطه سوئیچ شبکه انجام شود.
- بهره مندی از انتقال تصویر به واسطه پورت شبکه که اگر قصد استفاده از دوربین مداربسته IP را دارید باید حتما از سوئیچ شبکه استفاده کنید.
یک دوربین مداربسته IP به DVR
اگر یک دستگاه هشت کانال خریداری کرده اید و می خواهید افزون بر آن هشت کانال از یک عدد دوربین مداربسته تحت شبکه هم استفاده کرده و دستگاهتان را به 9 کانال تبدیل کنید، می توانید مستقیما از پورت شبکه دستگاه استفاده کرده و به ترتیب زیر عمل کنید:
- نصب دوربین مداربسته در جای مورد نظر و پیچ کردن آن روی دیوار یا زیر سقف
- اتصال کابل شبکه با سوکت شبکه به دوربین مداربسته
- اتصال کابل شبکه با سوکت شبکه به تنها پورت موجود در پشت دستگاه DVR
دو دوربین مداربسته IP به DVR
همانطور که گفته شد در دستگاه DVR فقط یک پورت شبکه وجود دارد و اگر دستگاه DVR شما توان پشتیبانی از بیش از یک عدد دوربین مداربسته IP را داشته باشد، باید برای بهره مندی از هر دو دوربین مداربسته IP از یک عدد سوئیچ در بین راه استفاده کنید و به ترتیب زیر عمل کنید:
- نصب دوربین مداربسته در جای مورد نظر و پیچ کردن آن روی دیوار یا زیر سقف
- اتصال کابل شبکه با سوکت شبکه به دوربین مداربسته
- اتصال کابل شبکه با سوکت شبکه به پشت سوئیچ شبکه در هر پورت مجزا
- اتصال کابل شبکه با سوکت شبکه از سوئیچ شبکه به تنها پورت پشت دستگاه DVR
فرایند انتقال تصویر
انتقال تصویر در راه حلهای تجهیزات نظارتی از طریق کابل شبکه انجام می شود و اگر کاربر در تجهیزات خود با تکنولوژی با ماهیت آنالوگ قصد انتقال تصویر را دارد باید حتما از یک عدد پورت شبکه استفاده کند که اگر در دستگاه DVR این قصد وجود داشته باشد، باید از طریق پورت شبکه انجام شود. حال اگر در این حالت کاربرد قصد داشته باشد از دوربین مداربسته IP هم استفاده کند، حتما به سوئیچ شبکه نیاز دارد و باید به ترتیب زیر عمل کند:
- نصب دوربین مداربسته در جای مورد نظر و پیچ کردن آن روی دیوار یا زیر سقف
- اتصال کابل شبکه با سوکت شبکه به دوربین مداربسته
- اتصال کابل شبکه با سوکت شبکه به پشت سوئیچ شبکه در هر پورت مجزا
- اتصال کابل شبکه با سوکت شبکه از سوئیچ شبکه به تنها پورت پشت دستگاه DVR
- اتصال کابل شبکه با سوکت شبکه از سوئیچ شبکه با مودم برای انتقال تصویر
انواع سوئیچ

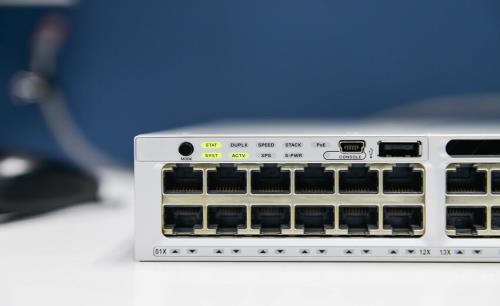

سوئیچ شبکه می تواند به دو شکل باشد. یکی با PoE و یکی بدون PoE. این اصطلاح قابلیت برق رسانی به دوربین مداربسته را نشان می دهد که اگر سوئیچ شبکه ای که خریداری می کنید دارای این قابلیت باشد، نیاز نیست کاربر در راه حل خود از آداپتور استفاده کند. اما اگر سوئیچ شبکه فاقد قابلیت PoE باشد، باید حتما از آداپتور برای برقرسانی به دوربینهای مداربسته استفاده کرد.
